Van cổng ty chìm là một trong những loại van công nghiệp không thể thiếu trong các hệ thống đường ống nước, hơi nước, dầu khí và các chất lỏng khác. Với thiết kế đặc biệt giúp tay van không bị nâng lên khi xoay mở/đóng van, van cổng ty chìm được ứng dụng rộng rãi và ngày càng hoàn thiện với nhiều tính năng vượt trội. Bài viết này sẽ cung cấp một cái nhìn toàn diện về van cổng ty chìm, từ cấu tạo, phân loại, ứng dụng đến một số thương hiệu uy tín và báo giá chuẩn trên thị trường.
Van cổng ty chìm là gì?
Van cổng ty chìm (Non rising stem gate valve) là loại van công nghiệp có cấu tạo với trục van đứng và không di chuyển theo chiều dọc khi vận hành mở đóng van. Khi xoay tay van theo chiều kim đồng hồ hoặc ngược lại, cánh van sẽ di chuyển xuống hoặc lên theo trục van để mở hoặc đóng dòng chảy. Điểm nổi bật của van cổng ty chìm là tay van luôn ở vị trí cố định, không bị nâng lên như van cổng ty nổi.
Cấu tạo và nguyên lý hoạt động của van cổng ty chìm

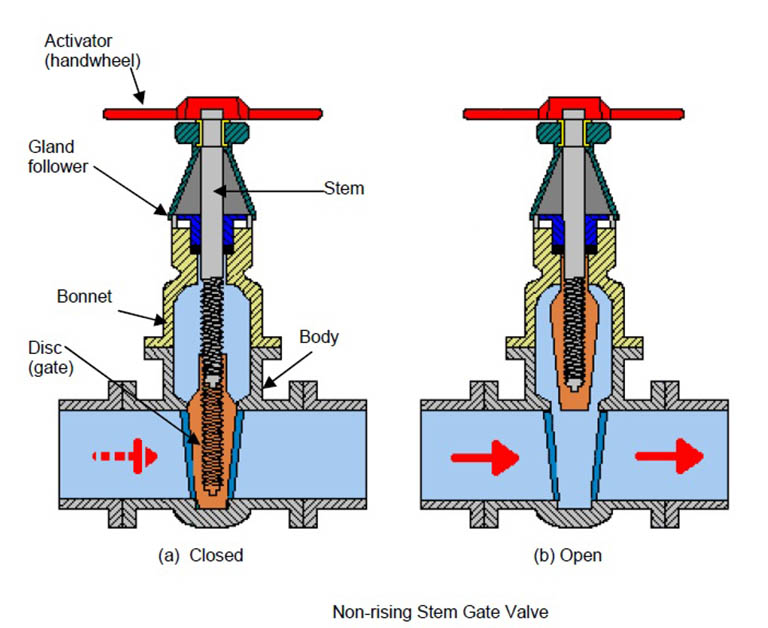

Về cơ bản, van cổng ty chìm có cấu tạo bao gồm các bộ phận chính sau:
- Thân van: Là phần vỏ bọc bên ngoài, kết nối với hệ thống đường ống bằng mặt bích hoặc ren.
- Trục van - ty van: Là trục đứng gắn liền với cánh van để điều khiển mở đóng. Trên trục có ren bên ngoài để kết nối với tay van.
- Cánh van - đĩa van: Là bộ phận di chuyển lên xuống để đóng mở dòng chảy. Phần đĩa van có ren bên trong ăn khớp với ren trên trục van.
- Tay van - vô lăng: Phần nắp của van, dùng để xoay mở đóng van bằng tay. Gắn cố định với trục van qua bạc trục.
- Gioăng làm kín: Gồm các gioăng cao su EPDM, Teflon tại mặt bích hoặc cổ van để ngăn dòng chảy rò rỉ ra ngoài.
Nguyên lý hoạt động của van cổng ty chìm như sau:
-
Khi xoay vô lăng theo chiều kim đồng hồ, trục van sẽ xoay và dịch chuyển đĩa van xuống phía dưới để mở van, cho phép dòng chảy đi qua.
-
Khi xoay vô lăng ngược chiều kim đồng hồ, trục van sẽ xoay và nâng đĩa van lên phía trên để đóng chặt van, cản dòng chảy.
-
Trong quá trình đóng mở van, trục van và tay van luôn đứng yên tại chỗ, không di chuyển lên xuống như van cổng ty nổi.
Phân loại van cổng ty chìm
Dựa vào cấu tạo và phương thức điều khiển đóng mở, van cổng ty chìm được chia làm 2 loại chính:
Van cổng ty chìm nắp chụp (Bolted bonnet gate valve)
Đây là loại van cổng ty chìm phổ biến nhất. Phần nắp van được bắt vít vào thân van bằng bu lông và đai ốc. Tay van nằm phía trên nắp van. Có thể dễ dàng tháo lắp để sửa chữa, bảo trì.
Van cổng ty chìm tay quay (Handwheel operated gate valve)
Van cổng ty chìm tay quay có thiết kế đặc biệt với phần trục van được gắn vào vô lăng tay quay. Vô lăng này được dùng để xoay đóng mở van. Trục van ty chìm không bị nâng lên trong suốt quá trình hoạt động. Loại van này thường được dùng trong các ứng dụng yêu cầu sự chính xác và tiết kiệm không gian.
Chất liệu chế tạo van cổng ty chìm
Van cổng ty chìm được chế tạo từ nhiều chất liệu khác nhau tùy thuộc vào điều kiện môi trường và tính chất của dòng chảy. Một số vật liệu phổ biến bao gồm:
Van cổng ty chìm gang (Cast iron gate valve)
Thân van và cánh van được đúc bằng gang, phù hợp cho các ứng dụng áp suất thấp với nước, dầu nhẹ và môi trường ít ăn mòn.
Van cổng ty chìm inox (Stainless steel gate valve)
Sử dụng inox 304 hoặc 316 cho thân van và các bộ phận khác. Có khả năng chịu ăn mòn và nhiệt độ cao, ứng dụng rộng rãi trong môi trường nước và thực phẩm.
Van cổng ty chìm thép (Steel gate valve)
Có thân van làm từ gang dẻo hoặc thép không gỉ. Chịu được áp suất làm việc lên đến 25-40 bar, ứng dụng trong hệ thống hơi nước và các môi trường khắc nghiệt.
Ưu và nhược điểm của van cửa ty chìm
Ưu điểm:
- Thiết kế gọn nhẹ, chiếm ít không gian so với van cổng ty nổi.
- Thao tác mở đóng đơn giản, dễ điều khiển bằng tay.
- Lưu lượng nước đi qua ổn định với độ sụt áp thấp khi van mở hoàn toàn.
- Khả năng đóng kín tuyệt đối của cánh van khi ở vị trí đóng.
- Chi phí đầu tư và bảo trì thấp hơn van cổng ty nổi
So sánh van cổng ty chìm và ty nổi
Van cổng ty chìm
- Trục van và tay van không di chuyển theo chiều dọc khi đóng mở.
- Tay van luôn ở vị trí cố định, không chiếm không gian phía trên.
- Thích hợp cho các vị trí lắp đặt có khoảng cách hạn chế.
- Khó quan sát trạng thái đóng mở của van từ bên ngoài.
Van cổng ty nổi
- Trục van và tay van di chuyển lên xuống khi đóng mở.
- Tay van sẽ nâng lên khi mở van, chiếm không gian phía trên.
- Thích hợp cho vị trí lắp đặt có khoảng cách đủ rộng.
- Dễ dàng quan sát tình trạng đóng mở của van nhờ sự di chuyển của tay van.
Ứng dụng của van cửa ty chìm
Van cổng ty chìm được sử dụng trong rất nhiều lĩnh vực công nghiệp và dân dụng, bao gồm:
- Hệ thống cấp thoát nước, xử lý nước thải.
- Đường ống dẫn dầu, khí đốt, hóa chất.
- Hệ thống làm mát, sưởi ấm, điều hòa không khí.
- Ngành thực phẩm, đồ uống, dược phẩm.
- Nhà máy lọc dầu, hóa chất, nhiệt điện.
Lưu ý quan trọng khi sử dụng van cổng ty chìm
- Chọn vật liệu van phù hợp với môi trường và áp suất làm việc.
- Lắp đặt van đúng chiều theo hướng dẫn.
- Không để van làm việc ở vị trí nửa mở nửa đóng trong thời gian dài.
- Định kỳ bảo trì, vệ sinh, thay thế gioăng và phụ kiện hư hỏng.
- Tránh để van chịu tác động của lực va đập và rung động quá mạnh.
Top thương hiệu van cổng ty chìm uy tín
- Van cổng ty chìm Thương hiệu Châu Âu
- Van cổng ty chìm YDK Hàn Quốc
- Van cổng ty chìm BTL Trung Quốc
- Van cổng ty chìm JS Trung Quốc
- Van cổng ty chìm ETM
- Van cổng ty chìm MASTECO
Báo giá van cổng ty chìm chuẩn từ Công ty CP Khoa học công nghiệp Đại Nam
Công ty CP Khoa học công nghiệp Đại Nam là nhà phân phối van công nghiệp uy tín hơn 15 năm qua với hàng nghìn khách hàng lớn nhỏ. Công ty chuyên cung cấp van cổng ty chìm thương hiệu Châu Âu chính hãng với giá tốt và chính sách hậu mãi vượt trội. Sản phẩm tiêu biểu là van cổng ty chìm nối bích PN25 với các thông số kỹ thuật như sau:

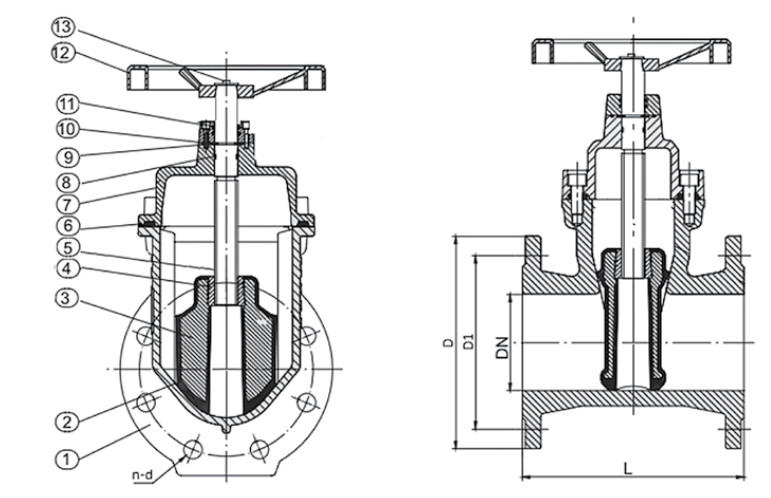

Thông số kỹ thuật van cổng ty chìm nối bích PN25 - Thương hiệu Châu Âu:
- Kích thước: DN40 - DN800.
- Vật liệu thân và nắp van: Gang dẻo
- Vật liệu đĩa van: Gang dẻo.
- Vật liệu trục van: Inox 304/316.
- Vật liệu gioăng: EPDM chịu nhiệt.
- Áp lực làm việc: 25 bar.
- Nhiệt độ hoạt động: -10°C đến 80°C
- Kết nối mặt bích tiêu chuẩn ISO/DIN.
